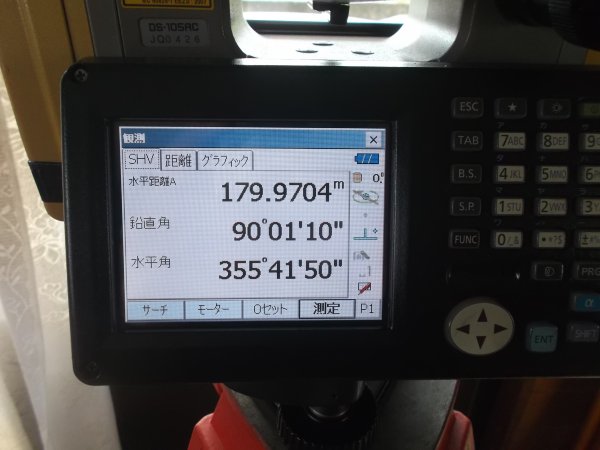

測距画像（1) 他機種3台の測距平均値＝179.9702m 当機プリズム測距値=179.9704m。 ↑

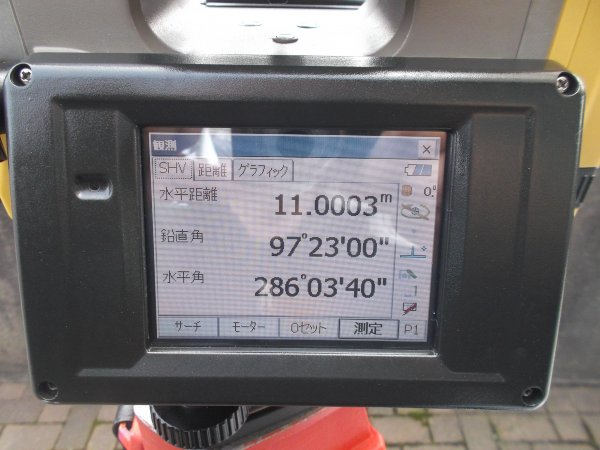

測距画像（2) 鋼巻き尺実測値＝11.000ｍ プリズム測距値=11.0003m。 ↑

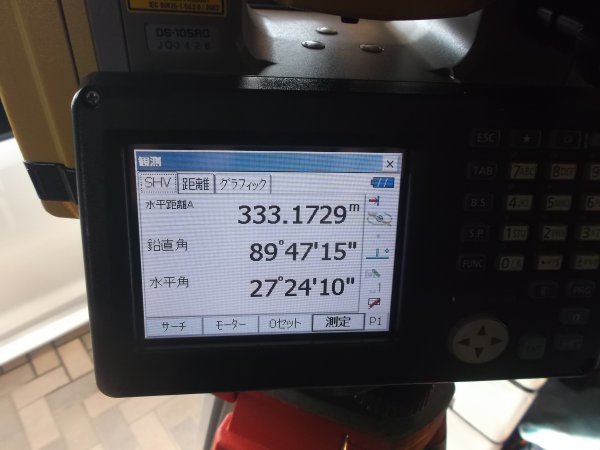

測距画像（3） 任意（遠方の道路標識）のノンプリ測距値＝333.1729m。 ↑

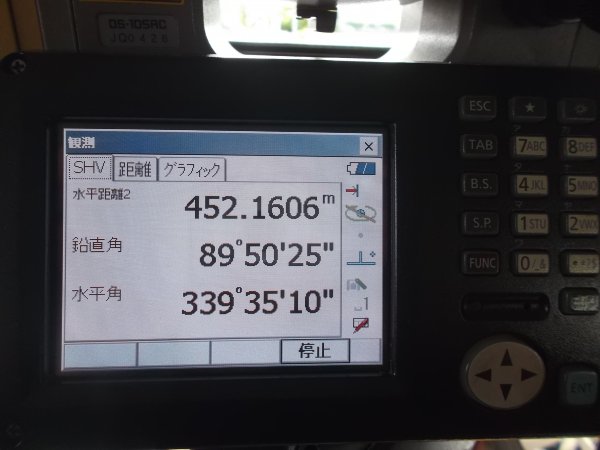

測距画像（4） 任意（遠方の建物壁面）のノンプリ測距値＝452.1606m。 ↑

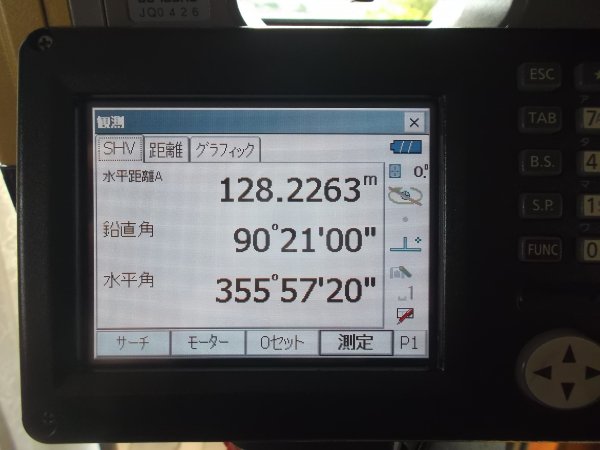

測距画像（5） 任意点設置の反射シートの測距値＝128.2263m。 ↑


■ 仕  様 ■

製品名 DS-105AC 自動視準
国土地理院 測量機種登録2 級Aトータルステーション
望遠鏡
倍率／分解力30x / 2.5"
全長：168mm、対物有効径：45mm（EDM部：50mm）、像：正像、視野1°30'（26m/1,000m）、最短合焦距離：1.3m、十字線照明装置：輝度調節：5段階
測角部
最小表示 5" / 10"
精 度 5"
2 軸自動補正機構補正範囲±6'
測距部
レーザー出力 ノンプリズムモード：クラス3R ／ 反射シート・反射プリズムモード：クラス1
測定可能範囲
（気象条件通常時）
ノンプリズム*4 0.3 ～ 800m（気象条件良好時*6：1,000m）
反射シートターゲット*5 RS90N-K：1.3 ～ 500m、RS50N-K：1.3 ～ 300m、RS10N-K：1.3 ～ 100m
ミニ反射プリズム1.3 ～ 500m
1 素子反射プリズム1.3 ～ 5,000m（気象条件良好時*6：6,000m）
3 素子反射プリズム ～ 8,000m（気象条件良好時*6：10,000m）
最小表示 0.001m（トラッキング測定時：0.01m）
精度
（精密測定）
ノンプリズム時*4 (2 + 2ppm x D) mm*7
反射シートターゲット使用時*5 (2 + 2ppm x D) mm
反射プリズム使用時(1.5 + 2ppm x D) mm
測距時間 精密測定：0.9秒以下（初回 1.5秒以下）、高速測定：0.6秒以下（初回 1.3秒以下）、
トラッキング測定：0.4秒以下（初回1.3秒以下）
駆動部
駆動方式 DC サーボモーター
最高回転速度 70°/秒
自動視準部
動作可能距離 1 素子反射プリズム*9 1.3 ～1,000m
反射シートターゲット 5 ～50m
360°プリズム 2 ～ 600m
ミニ反射プリズム 1.3 ～500m
OS・操作部・データ記録・通信部
オペレーティングシステム ／ アプリケーションソフトウェア Windows CE 6.0 ／ 測量基本CE / 土木基本CE（選択）
操作パネル ディスプレー 3.5インチQVGA TFT半透過型カラー液晶、タッチパネル、バックライト、コントラスト調整機能付き
キーボード26キー   バックライト付き
配置   両側配置（望遠鏡反側はタッチパネルのディスプレーのみ）
トリガーキー   あり（側板部）
データ記憶装置   内部メモリー 500MB（プログラム領域を含む）
対応外部メモリー   USBフラッシュメモリー（8GBまで）
カレンダークロック機能 カレンダー（年月日）、時計（時分秒）機能
インターフェース RS-232C規格準拠、USB2.0（Type A / miniB）
Bluetooth 無線機能 Ver.2.1+EDR準拠、送信出力：クラス1、最大通信距離：約300m*13
諸般
ガイドライト*14 LED（赤626nm / 緑524nm）、視認可能範囲：1.3 ～ 150m、中心エリア視認幅：4'（0.12m/100m）
レーザー照準機能*14 ON / OFF 選択可
レベル検出装置電子気泡管（グラフィック） 6' / 内円上
円形気泡管10' / 2mm
求心望遠鏡正像、倍率3x、最短合焦距離0.3m（底板より）
整準台着脱式
防塵・防水性能*15 ／使用温度範囲IP65（JIS C0920：2003）準拠 ／ -20～ +50℃
寸法（突起物含まず） 207（W）x 190（D）x 372（H）mm
機械高196mm（整準台取り付け面より）
質量（整準台、バッテリー含む） 約6.1kg
電源
着脱式バッテリーBDC70 充電式Li-ion 電池
連続使用時間（20℃） BDC70 約5 時間：測距測角（自動視準機能を使い精密単回測定で30 秒ごとに正と反で測定）
外部バッテリー BT-73Q：約14.5 時間（自動視準機能を使い精密単回測定で30 秒ごとに正と反で測定）

■ 本体及び付属品 ■
・本体
・収納ケース
・バッテリーパック    1（Li-on）
・充電器
・レンズホルダー
・調整工具
・レンズクロス
・充電器（CDC68A）
・電源ケーブル（EDC113）
・簡易取扱説明書
・レーザー警告標識
・背負いベルト×2

■ 外 観 ■

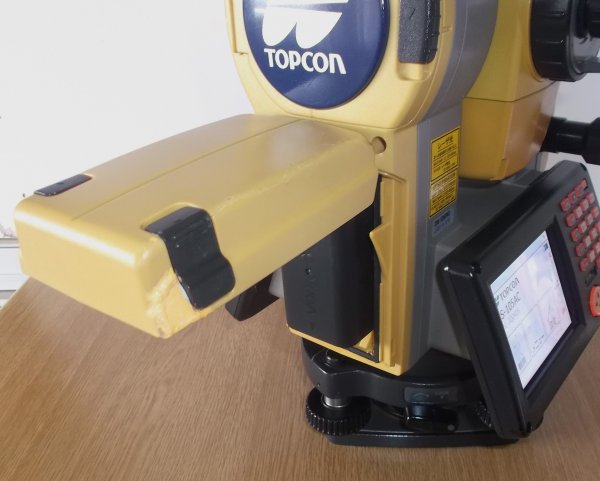

・本体は、大きなキズ・しみ・汚れが少なくてきれいですがバッテリー収納ケースの蓋に補修箇所があります。
 バッテリーの着脱には問題ございません。
・対物・接眼・錘球レンズにしみ・キズ・カビはありません。
・液晶パネル表示問題ありません。
・操作パネルにキズ・汚れ・破損などの損傷はありません。
・電源スイッチの破損・損傷はありません。
・望遠鏡の十字線はクリアに見えます。
・望遠鏡ピント合わせ正常、水平・垂直のロック及び微調整ダイヤル正常です。
・整準台は着脱式です。


■ 動作確認 ■
・電源動作確認済みです。
・バッテリーパックの装着は問題ありません。
・電源スイッチのON・OFF問題ありません。
・両面の液晶表示部に情報が表示されます。
・液晶のバックライトON・OFF問題ありません。
・望遠鏡及び十字線のピント合わせ問題ありません。
・水平気泡管及び円形気泡管の水準問題ありません。
・十字線の傾き問題ありません。
・正反転視準（視準誤差の確認）問題ありません。
・光学垂球問題ありません。
・レーザーポインター及びポイントガイド共に問題ありません
・各種の操作一通り確認いたしましたが問題ありませんでした。
・土木基本CE/TSshieldは本体にインストールされています。（オンボードタイプです）

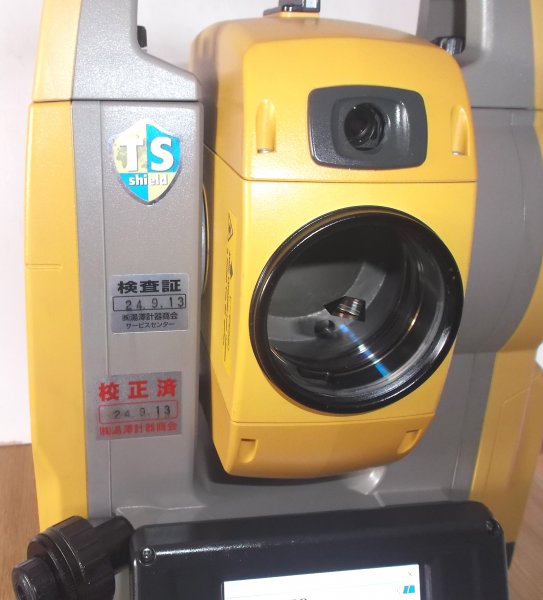

・校正検査済のシールが貼られていましたが念のため精度を中心に確認いたしました。

※各部の操作や測角及び測距の精度を主に点検確認しています。どうぞ入札の参考にしてください。
  出品にあたり動作と機器操作の確認を行いました。
  即使用可能です。

■ その他 ■
バッテリーの容量は余裕がありそうです。
